Линейные направляющие обеспечивают прямолинейное движение узлов оборудования с минимальным люфтом и высокой повторяемостью положения. Основные архитектуры включают шариковые рельсовые направляющие, цилиндрические направляющие с подшипниковыми втулками и гибридные решения для высоконагруженных механизмов. Рельсовые системы обеспечивают максимальную жёсткость и точность, тогда как цилиндрические направляющие допускают большую несоосность и лучше адаптируются к вибрационным воздействиям. Выбор архитектуры зависит от типа привода, величины нагрузки, допустимого момента и требований к ресурсу работы.

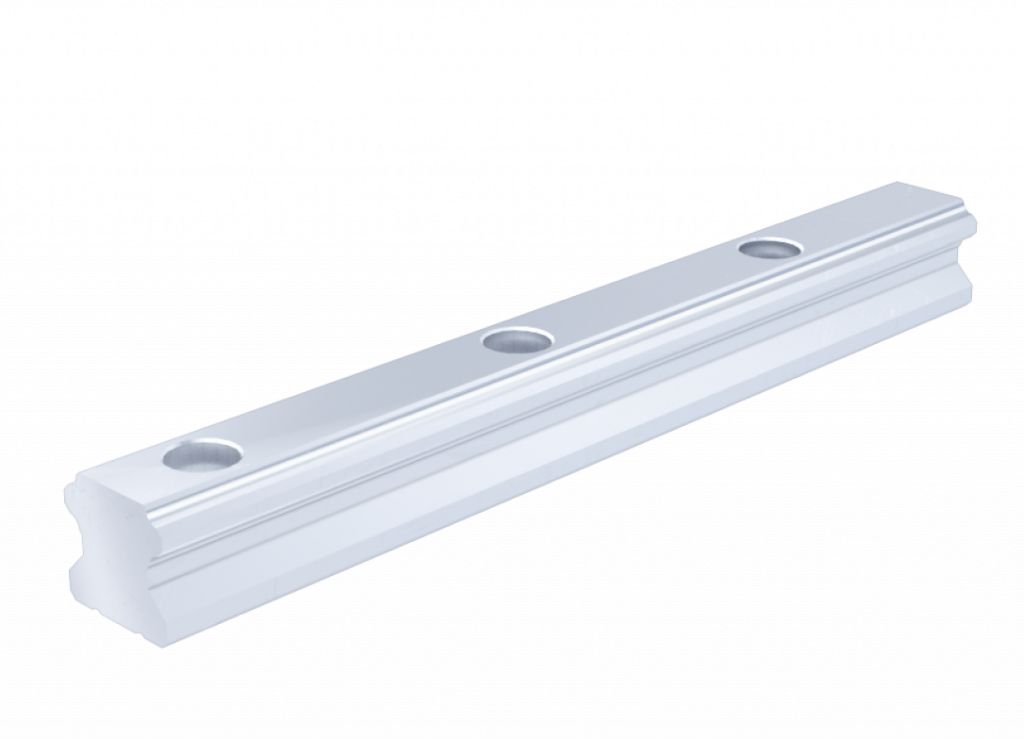

Почему шариковые рельсовые направляющие обеспечивают высокую точность и стабильный ресурс

Шариковый механизм обеспечивает многоточечный контакт качения, который равномерно распределяет нагрузки и снижает локальное напряжение в дорожках качения. Это позволяет сохранять точность даже в режиме длительной циклической работы. Благодаря конструктивной жёсткости рельсовая система демонстрирует минимальные деформации при изменении направления движения и под действием моментных нагрузок. Преднатяг каретки регулирует величину люфта и обеспечивает стабильную кинематику механизма. Шариковые рельсовые направляющие используются в станках ЧПУ, измерительных комплексах и автоматизированных линиях, где критичны микронные допуски и высокая повторяемость хода.

Как цилиндрические направляющие отличаются по поведению и области применения

Цилиндрические направляющие обладают большей допускаемостью к несоосности и хорошо работают в системах с повышенной вибрацией. Они часто применяются в оборудовании, где требуется значительная длина перемещения, но нет строгого требования к минимальному люфту. Цилиндрический вал допускает работу с несколькими типами подшипниковых втулок — от простых скользящих до высокоточных роликовых элементов. Жёсткость такой системы ниже, чем у рельсовых направляющих, однако устойчивость к загрязнению и простота монтажа делают её востребованной в широком спектре задач. Цилиндрическая архитектура используется там, где важны ремонтопригодность и низкая чувствительность к перекосам.

Подпишись на Жилищный эксперт

Будьте в курсе всех событий и тенденций рынка жилья!

Подписаться!

Как выбирать систему линейных направляющих под реальные нагрузки и режим работы

При выборе направляющих учитывают предельную динамическую нагрузку, допустимый момент, класс точности, преднатяг каретки и требования к скорости перемещения. Для высокоточного оборудования необходима минимальная погрешность прямолинейности и стабильность геометрии рельсовой системы. В условиях загрязнений выбирают системы с эффективными защитными элементами и увеличенными дорожками качения. Монтажная поверхность должна обеспечивать достаточную жёсткость — любые деформации основания моментально влияют на точность механизма. Если предполагаются ударные нагрузки, предпочтение получают направляющие с повышенным запасом прочности и улучшенной контактной геометрией.

Как обеспечить ресурс работы линейных направляющих в условиях интенсивной эксплуатации

Ресурс определяется качеством смазки, чистотой дорожек качения, точностью установки и стабильностью нагрузки. В системах с высокой частотой циклов важно использовать смазочные материалы, соответствующие температурным и скоростным режимам. Регулярная ревизия преднатяга каретки позволяет предотвратить рост люфта и сохранить точность позиционирования. Защитные кожухи предотвращают попадание абразивных частиц, которые ускоряют износ и вызывают повреждение дорожек качения. Правильно выбранная система направляющих работает предсказуемо, даже при высоких нагрузках, сохраняя точность и стабильность перемещения в течение всего ресурса.

Источник: ballroll.ru
